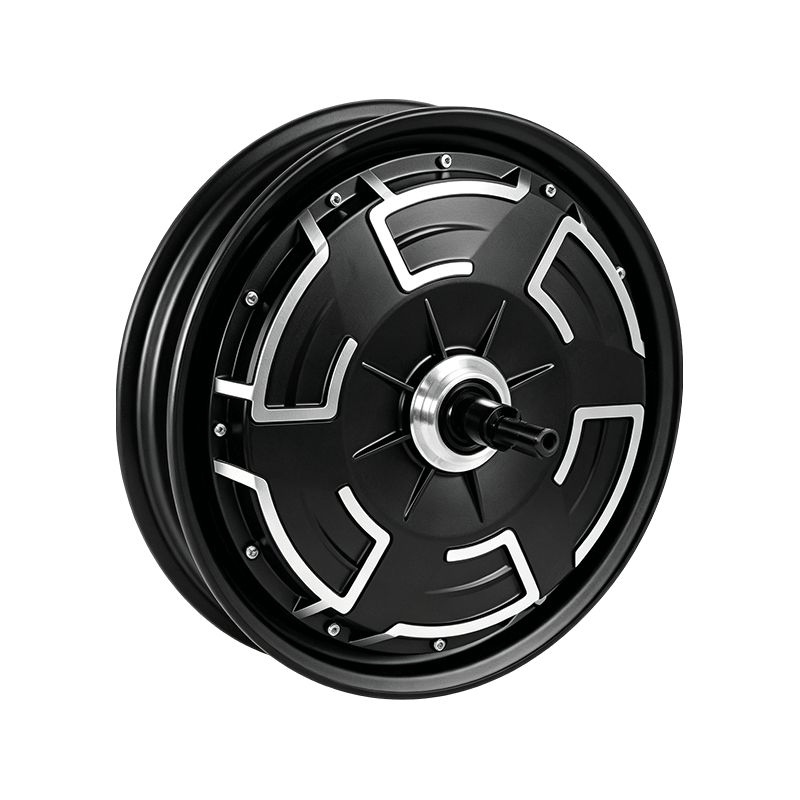

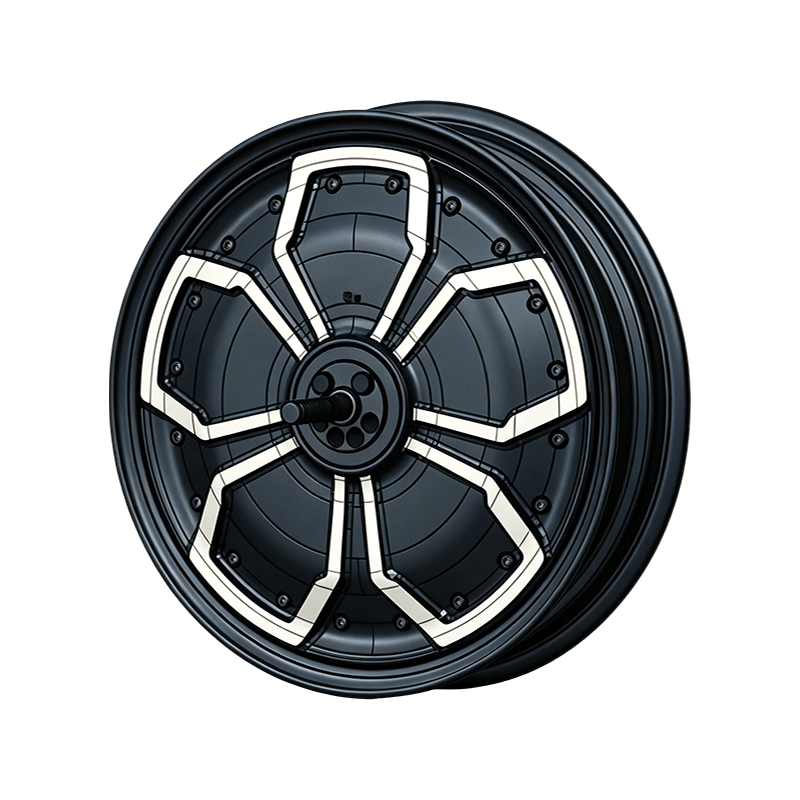

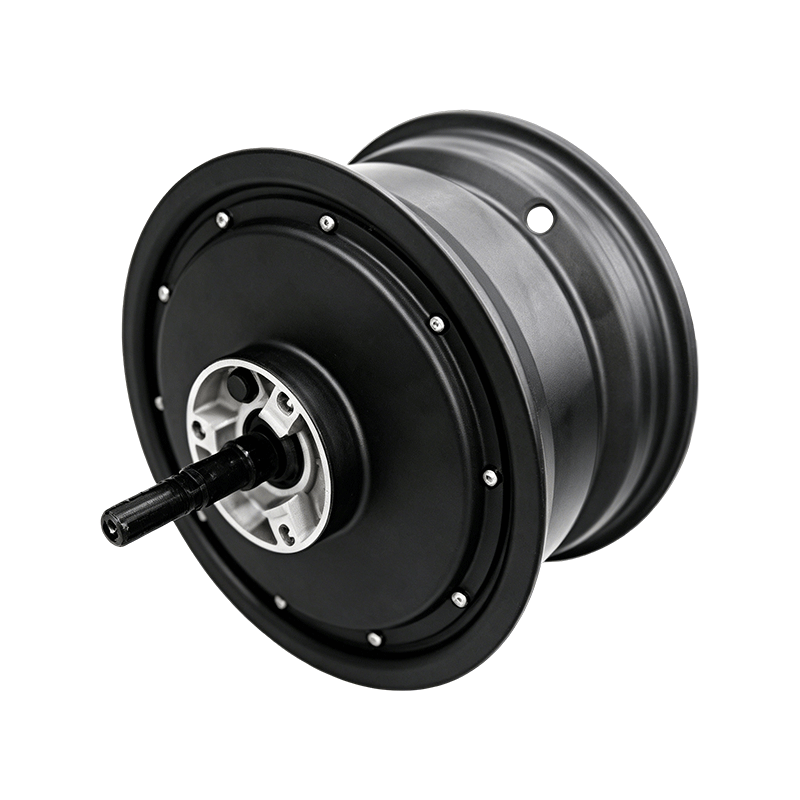

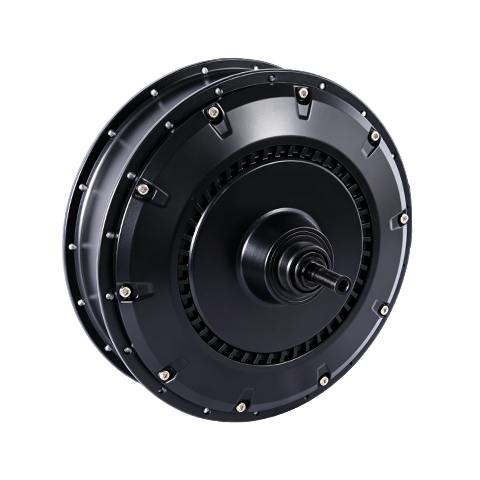

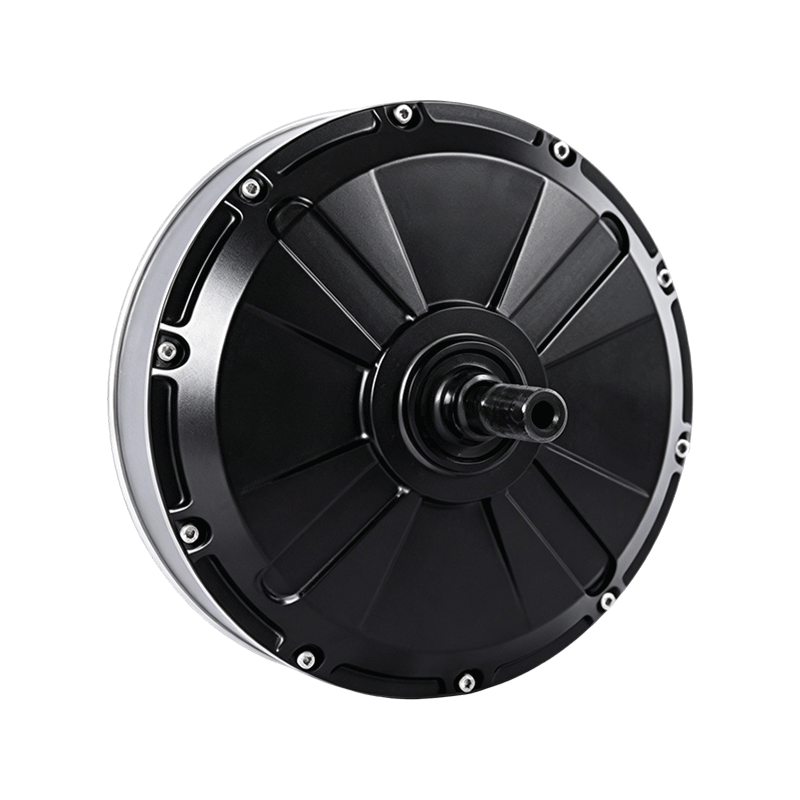

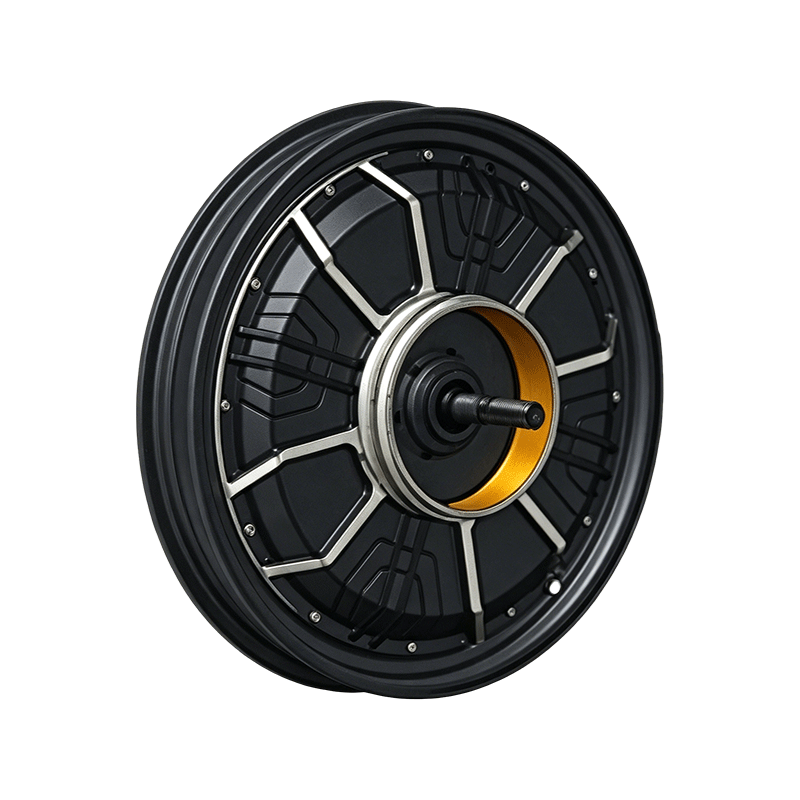

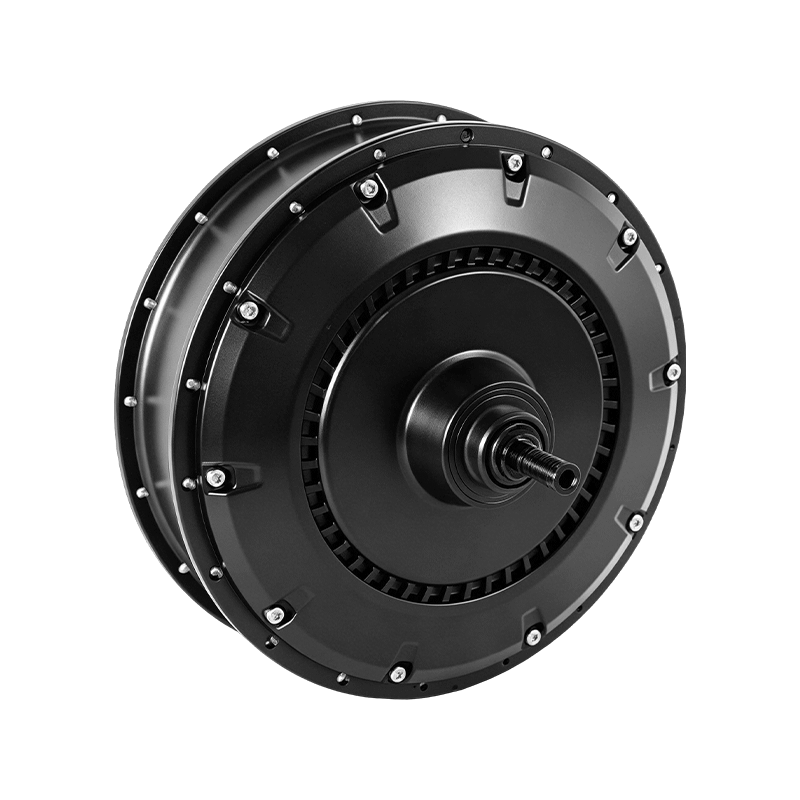

什么是轮毂电机？ A 轮毂电机 是内置于车轮中心部分的电动机。电机外壳与车轮一起旋转，而组件内的固定部件与旋转结构相互作用以产生扭矩。 两种常见的设计是齿轮和无齿轮轮毂电机。齿轮版本使用内部减速齿轮系统在动力到达车轮之前改变电机速度和扭矩特性。无齿轮设计将电机的旋转部分更直接地连接到车轮。 两种布置均利用电磁力产生旋转，但其内部结构不同。 电机外壳内部 典型的轮毂电机包含几个关键部件，包括定子、转子、磁铁、轴承、轴、外壳和电气连接。 定子通常包含铜绕组。转子带有永磁体或其他磁性装置。当电流通过绕组时，旋转磁场与磁铁相互作用并产生旋转运动。 由于这些组件位于车轮区域内，因此电机外壳需要同时执行多种功能。它作为车轮结构的一部分，同时还封装了电气和机械部件。 直接驱动改变了动力传输 轮毂电机的一个有趣的特点是电机和车轮之间的动力路径较短。传统的电力驱动布局可能需要单独的电机、变速器、链条、皮带或轴。 使用直接驱动轮毂电机时，旋转力在车轮内部产生。这可以简化外部传动系统，因为没有单独的链条或皮带将电机连接到车轮。 这种布置还创建了更清洁的机械布局。设计人员可以更自由地在可用框架空间周围放置其他组件，例如电池和控制器。 齿轮和无齿轮设计 齿轮轮毂电机在电机外壳内使用紧凑的齿轮机构。电机可以以更高的速度旋转，而齿轮在将扭矩传递到车轮之前降低该速度。 无齿轮系统消除了该内部齿轮级。它们较大的直径可以帮助通过定子和转子之间的电磁相互作用直接产生扭矩。 两种设计之间的选择取决于车辆的重量、车轮尺寸、所需的加速特性、操作条件和包装要求。 制造需要精确的组装 生产轮毂电机涉及多个制造过程。金属外壳需要成型和加工，定子叠片需要组装，铜绕组需要精确定位，永磁体需要布置在转子周围。 轴承安装是另一个重要的生产步骤，因为旋转部件必须与固定轴保持正确对齐。 电气连接也需要从电机到控制器。根据设计，电缆可能会通过轴或外壳的其他受保护部分引出。 车轮尺寸影响电机设计 车轮直径与轮毂电机设计有直接关系。较大的轮子可以在中央电机组件周围提供更多的空间，而较小的轮子对部件尺寸有更严格的限制。 可用空间会影响磁体尺寸、绕组布置、外壳尺寸和轴承选择。因此，制造商不能简单地根据每种车轮尺寸调整一种电机设计。 这是为自行车、踏板车、多用途车和其他电动平台生产不同直径和功率配置的轮毂电机的原因之一。 轮毂电机改变车辆包装 电机和车轮的集成创造了一种不同的车辆架构方法。由于驱动单元占据车轮中心，制造商可以减少对单独电机室的需求。 这可以释放用于电池、货物区域、悬挂部件或其他设备的框架空间。在紧凑型车辆中，车架的每个部分都有特定的用途，这种包装差异可能会很大。 与此同时， 轮毂电机 成为车轮组件的一部分，因此设计人员在产品开发过程中需要考虑机械和电气的组合结构。

打开电动助力车的轮毂或车架，里面的电机几乎可以告诉您有关自行车实际骑行方式的所有信息。有些单位用力拉下线并稳定地巡航，其他单位则感觉更温和，但在长途通勤中消耗的电力较少。这一切都不能归结为运气——而是取决于如何 电动助力车电机 是与传动系统的其余部分构建并匹配的。 轮毂电机与中置驱动电机 两种布局在电动助力车电机类别中占主导地位，每种布局都以不同的方式处理动力传输。 轮毂电机直接安装在车轮内部，使车轮旋转，中间没有链条或皮带。更少的移动部件意味着更少的调整，并且设置使框架更简单。 中置驱动电机安装在踏板或曲柄区域附近，通过现有的链条或皮带系统发送动力。这种布局可以让爬山感觉更顺畅，因为电机与齿轮一起工作，而不是绕过它。 这两种布局对于每个骑手来说都不是更好——基于轮毂的电动助力车发动机非常适合平坦的通勤路线，而中置驱动装置则倾向于以更大的灵活性处理不同的地形。 瓦数和功率输出 电动助力车电机的额定功率通常在 250 瓦左右到 3000 瓦或更高之间，具体取决于预期用途。较低功率的电机可以减轻重量，适合体重较轻的骑手或短途旅行。更高瓦数的电机可以应对更陡的斜坡，并在不紧张的情况下承载更多的货物重量，尽管它们在此过程中从电池组消耗更多的电流。买家为特定轻便摩托车型号采购电机时，通常首先将瓦数与自行车的车架额定值和预期有效负载相匹配，而不是单独选择一个数字。 控制器和电机配对 控制器充当电池、油门和电动摩托车本身之间的转换器，调节在任何给定时刻流过的电流量。无论电机的纸面性能如何，额定值低于电机功率上限的控制器都会成为性能瓶颈。与方波类型相比，正弦波控制器往往会产生更平稳、更安静的操作，这可以使低速行驶的精致程度产生显着差异。 冷却和外壳注意事项 电动助力车发动机内部的热量积聚会影响其在骑行过程中的性能一致性。风冷设计依赖于外壳散热片和车轮旋转产生的气流，在中等使用情况下效果很好。电机的推动力更大，尤其是在丘陵地形或体重较重的骑手时，有时会采用额外的通风装置或稍大的外壳，以更均匀地散热。密封外壳对于防止灰尘和湿气进入内部绕组也很重要，特别是在全年混合天气条件下行驶的轻便摩托车上。 将电机规格与轻便摩托车车架相匹配 不是每个 电动助力车电机 直接用螺栓固定在每个框架上。在更换电机或进行新的构建之前，轴宽、勾爪间距和安装支架设计都需要对齐。使用 OEM 框架规格的买家通常会在采购过程的早期向电机供应商索取尺寸图，因为此处的不匹配往往会比任何其他单一组件决策导致更多的延迟。

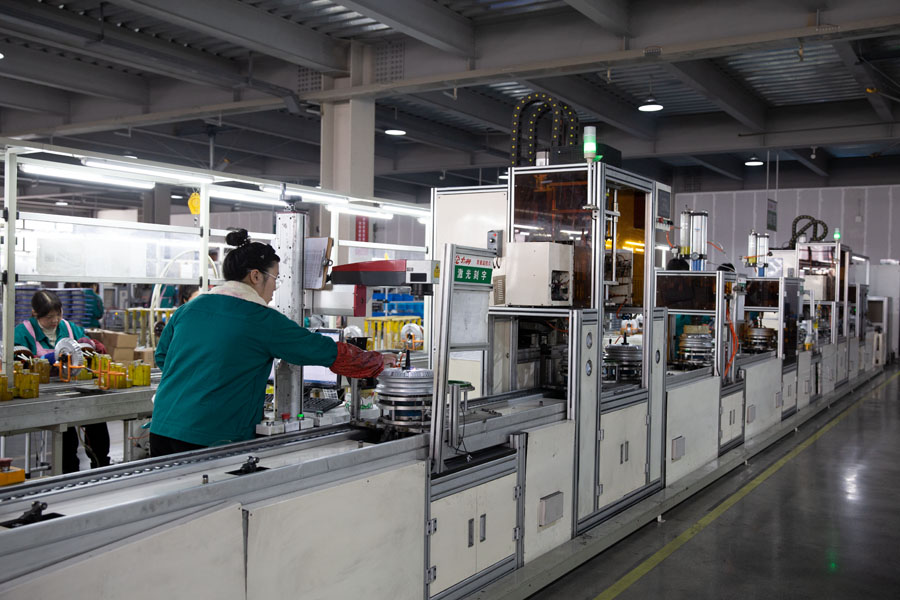

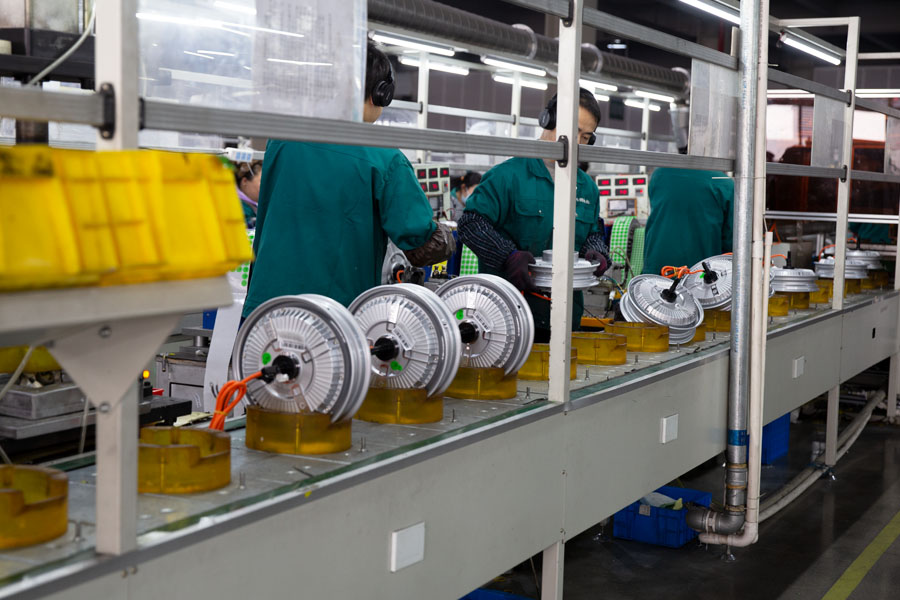

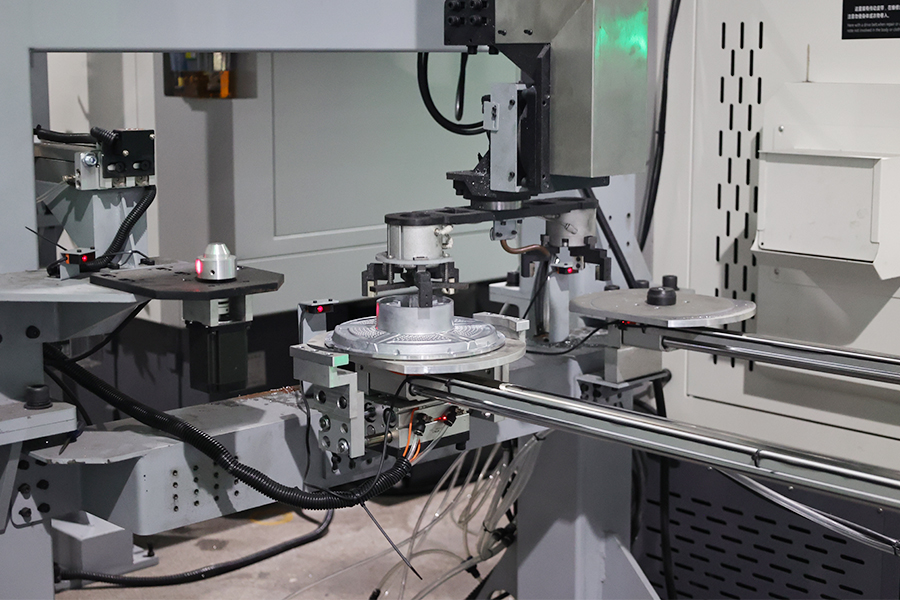

从原材料到电机铁芯 这一天从磁铁、铜线、钢片和车轴组件的抵达开始。这些物品被送往制造电机核心的车站。技术人员以受控张力缠绕铜线圈，以便成品定子提供平稳的电力。磁铁按照清晰的图案放置在转子壳中，以便在装置旋转时保持平衡。 A 轮毂电机套件工厂 现阶段依赖自动绕线设备和人工检查。这种组合有助于及早发现小的对齐问题。核心筒完成后，将继续进行房屋安装。外壳保护内部部件，同时提供与常见车轮尺寸相匹配的安装点。 构建支持组件 控制器、制动传感器、油门把手和线束在附近的部分成型。电路板通过精确的贴片机接收元件，然后进行焊接以锁定每个连接。电缆经过测量、切割并安装牢固地卡入到位的连接器。 在轮毂电机套件工厂的一角，工作人员在将每个控制器加入套件之前测试其基本响应。此步骤确认供电和切断功能按预期运行。套件配置的多样性意味着一些套件包含扭矩传感器，而其他套件则专注于更简单的油门系统。组装的灵活性使设施能够满足不同骑手的偏好，而不会减慢整体流程。 最终套件组装和包装 当所有部件准备好后，组装团队将它们组装在一起。一套完整的装置通常包含轮毂电机、匹配的控制器、必要的电缆、油门和安装硬件。工人们遵循图解指南，其中显示了每件物品的正确方向。紧固件的扭矩设置保持在指定范围内，因此在以后的运输过程中不会松动。 在轮毂电机套件工厂，此阶段通常包括在简单的支架上进行快速旋转测试。电机在轻负载下转动，确保安静运行和正确方向。一旦获得批准，组件就会放入泡沫衬里的盒子或坚固的纸箱中，以防止碰撞。标签标明电压、车轮尺寸和随附配件，以便客户一目了然地选择合适的包装。 地板上的每日节奏 轮班从简短的团队会议开始，审查当天的目标以及特定订单所需的任何调整。材料推车在各站之间滚动，使物资触手可及。轮毂电机套件工厂的布局将相关流程紧密结合在一起，减少不必要的行走并保持动力稳定。 工作表面的照明保持明亮，清晰的走道让主管在出现问题时可以自由走动。许多员工在一周内轮换不同的任务，从而对整个生产顺序有了更广泛的熟悉。当一个工作站完成其部分并传递工作时，这种方法支持更平滑的切换。 不同用途的配套套件 有些套件适合想要在平坦路线上提供适度动力的城市通勤者。其他的则为骑手翻山或搬运货物提供更强的输出。的 轮毂电机套件工厂 组织库存，以便流行的组合保持随时可用，同时自定义请求通过单独的路径移动。每次发货时都会附带清晰的文档，概述基本连接步骤和兼容性说明。 参观者在地板上行走时经常会注意到不同自行车和踏板车车架排列的各种车轮直径和车轴样式。每个变体都需要自己的一组支架和垫片，团队将这些细节组织起来以避免混淆。

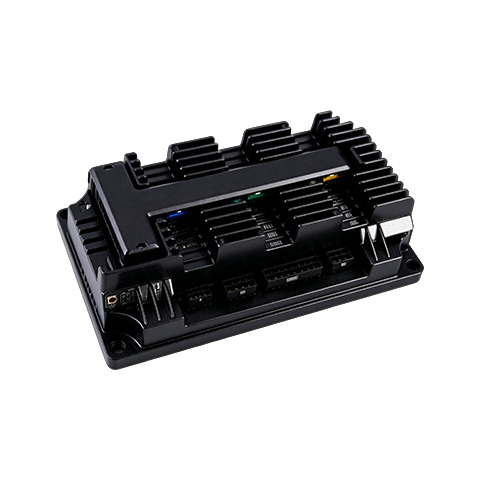

如果您曾经想知道是什么在您的电动自行车上悄悄地运行着节目，答案是一个小而繁忙的设备： 电动自行车控制器 。这个紧凑的电路板隐藏在框架内或安装在电池附近，充当整个系统的大脑。它会读取您的输入，检查自行车的状况，并决定应从电池流向电机的电量——所有这一切都在不到一秒钟的时间内完成。 电机背后的大脑 每次转动油门或踩下踏板时，都会有一个信号传输到控制器。该设备将该信号与来自传感器的数据一起解释，然后调节发送到电机的电流。这一切发生得如此顺利，骑手们从来没有想过它，但如果没有它，自行车上的任何东西都不会移动。 控制器还监视异常情况。如果电机消耗过多电流或系统变得异常热，控制器会减少输出或关闭设备以保护组件。从这个意义上说，它的工作方式不像一个简单的开关，而更像一个细心的管理者，让每次骑行都保持在安全、稳定的范围内。 为什么骑手关心控制器质量 并非所有控制器的行为方式都相同。精心设计的装置以一种感觉自然的方式提供动力：低速时温和，需要时反应灵敏，上坡时稳定。即使电池和电机功能正常，匹配不佳的电池也会感到不稳定、延迟或奇怪的无力。 这就是为什么经验丰富的骑手在比较自行车或计划升级时经常密切关注控制器。电机决定了可用功率的大小，但控制器决定了您脚下实际感受到的功率。 信号、传感器和平稳行驶 现代控制器可使用多种类型的输入。油门发送直接的动力请求，而踏板辅助系统则依靠传感器来测量踩踏的力度和速度。扭矩传感器添加了另一层，检测您施加到曲柄上的实际力。 一个好的控制器可以无缝地混合这些信号。当您用力踩踏板时，助力也会随之增强。当您放松时，电机会安静地消失。骑手感觉自行车可以做出简单的反应——无需考虑任何按钮，也无需在骑行过程中进行设置。 将控制器与您的骑行风格相匹配 不同的骑手希望他们的自行车具有不同的个性。通勤者通常更喜欢在走走停停的城市街道上获得顺畅、可预测的帮助。越野车手可能希望技术路段有更敏锐的响应和更强的低速控制。货运自行车用户需要稳定的扭矩来承受重载。 由于控制器塑造了所有这些行为，因此它已成为人们构建或改装电动自行车时的一个关键考虑因素。将控制器设置（例如电流限制和辅助曲线）与实际骑行条件相匹配可以改变自行车的感觉，而无需更改任何其他组件。 小零件成就大事业 很容易忽略你看不到的部分，但 电动自行车控制器 悄悄地定义了每次骑行的特征。从管理功率流到协调传感器和保护系统，它在您坐在车座上的每一分钟都会处理无数的决定。下次当您的自行车完全按照您希望的方式响应时，您就知道哪个小设备值得赞赏。

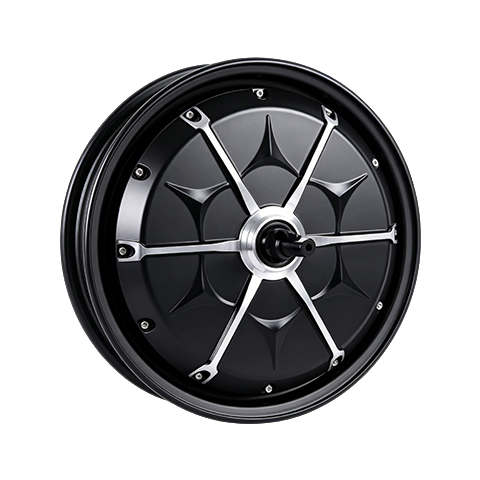

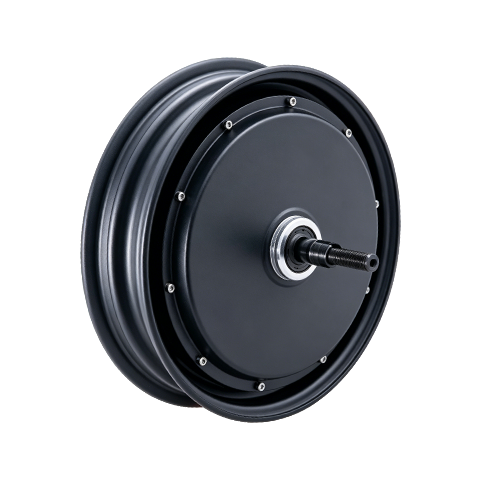

电动摩托车电机获得业界关注 电动摩托车正在成为两轮车市场的一个重要类别，对电机设计和生产提出了新的要求。这些车辆的核心是电动机，它将电池的电能转化为车轮的机械动力。 电动摩托车电机制造商 正在为踏板车、通勤摩托车、送货车和其他电动两轮车开发不同的电机配置。他们的工作涵盖电机结构、绕组设计、磁性元件、冷却装置、控制器兼容性和生产工艺。 电机不是一个孤立的部件。其尺寸、输出特性、连接方式需要与电池、控制器、传动系统、摩托车车架相对应。 轮毂电机和中置驱动设计 两种常见的电机布置是轮毂电机和中置驱动电机。轮毂电机集成到车轮中，形成相对直接的机械布局。这种配置可以减少电机和车轮之间所需的单独传动部件的数量。 中置驱动电机的位置更靠近摩托车的中心。动力可以通过链条、皮带、齿轮系统或其他传动结构来传递。这种布置为设计人员分配车辆组件时提供了更大的灵活性。 电动摩托车电机制造商可能会根据车辆尺寸、目标速度、扭矩要求、安装空间和传动系统设计生产不同的配置。 电机输出取决于几个因素 电机功率是一个重要的规格，但它只是电机性能的一部分。扭矩、转速、电压、电流、绕组配置和电机尺寸也会影响电机的运行方式。 扭矩在加速期间以及摩托车从静止位置开始移动时尤其重要。当车辆达到更高的运行速度时，转速变得很重要。 对于制造商来说，平衡这些特性需要电磁设计和机械构造之间的仔细协调。用于轻型踏板车的电机与用于大型电动摩托车的电机的要求可能非常不同。 热设计很重要 电动机在运行过程中会产生热量。铜损、磁损、机械摩擦和其他因素都会导致电机内部的温度变化。 因此，热设计成为电机开发的重要组成部分。制造商可能会使用铝制外壳、散热片、气流路径或其他传热结构来帮助管理工作温度。 冷却方法取决于电机尺寸、功率输出、安装位置和车辆用途。安装在车轮内的电机与安装在摩托车车架内的电机具有不同的热条件。 电机与控制器集成 电动摩托车电机与其控制器一起工作，而不是独立运行。控制器调节电流并与车辆的控制系统通信。 霍尔传感器或无传感器控制方法可用于确定转子位置。该信息有助于控制器在电机运行期间协调电流切换。 因此，电动摩托车电机制造商在电机开发过程中需要考虑控制器兼容性。电压范围、电流要求、传感器配置、连接器布局和通信方法都会影响系统集成。 定制电机适用于不同的摩托车设计 电动摩托车制造商可能需要具有特定尺寸或输出特性的电机。定制电机开发可以满足与安装孔、轴尺寸、外壳尺寸、绕组规格、电压、扭矩和控制器通信相关的要求。 对于经销商和汽车制造商来说，与 电动摩托车电机制造商 提供多种电机配置，可以简化不同车辆平台的产品选择。

电机在运行过程中会产生大量热量，冷却性能直接影响效率、寿命和可靠性。两种主流冷却方法是空气冷却和液体冷却。空气冷却利用空气作为冷却介质，风扇产生气流来散热。其优点包括结构简单、成本低、维护方便，适合低功耗或低热应用。另一方面，液体冷却使用具有高比热容的水或油等液体来吸收热量。冷却剂通过管道循环，迅速将热量从电机内部带走。与空气冷却相比，液体冷却具有更好的热稳定性和温度控制，特别是对于需要卓越冷却的高功率密度电机和新能源车辆驱动电机。这两种技术都有自己的适用领域。根据电机功率密度和应用场景选择合适的冷却解决方案是确保长期稳定运行的关键。

电机效率等级是节能性能的重要指标。从IE1到IE5，效率水平逐步提高，IE5是目前可用的最高国际标准。数据显示，与常用的IE3电机相比，IE5电机可将损耗减少约40%。 以15kW四极电机为例，从IE3升级到IE5超高效电机每年可节省4000千瓦时以上电力，每年减少CO₂排放量2。9吨。IE5 电机的平均效率比 IE4 提高约 1。3%，比 IE3 提高约 2。9%。 在全球碳中和目标的推动下，各国不断提高汽车效率的进入壁垒。高效电机不仅降低电力成本，而且有助于可持续发展，成为工业和运输部门绿色转型的关键要素。

电动两轮车的动力核心主要分为轮毂电机和中置电机两种，每种电机都有不同的结构设计和应用场景。轮毂电机直接安装在后轮中央，运动部件较少，成本低、维护方便、续航里程性能好–非常适合在平坦的城市道路上日常通勤。中置电机位于车架中部，通过链条或皮带驱动后轮。这种布局提供了更好的重量分布和更高的扭矩输出，具有更快的加速响应，使其适合高性能电动摩托车和在复杂地形上骑行。在选择时，消费者可以根据日常骑行环境和性能需求做出决定:对于主要在平坦道路上经济实用使用，轮毂电机是一个不错的选择;对于具有挑战性的地形和更具活力的骑行体验，中置电机更合适。

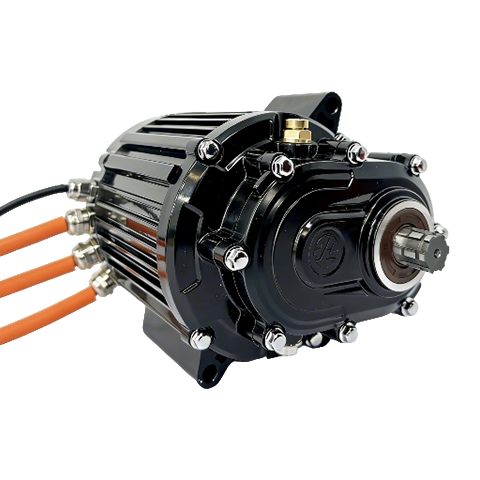

在电力驱动领域，永磁同步电机（PMSM）因其出色的性能而成为广泛应用的主流选择。与传统电机相比，PMSM 在转子中嵌入了永磁材料。在正常运行期间，转子和定子磁场同步运行，转子绕组中没有感应电流，消除了转子电阻和磁滞损耗，从而显着提高了电机效率。同时，永磁体取代了传统感应电动机中的电激励结构，带来低速时扭矩大、功率因数高、尺寸紧凑、噪音低、可靠性高等优点。目前，PMSM广泛应用于电动自行车、机器人、数控机床、风扇、泵等领域。随着磁体性能和成本优化的不断改进，该技术正在向更高的功率、更高的功能和小型化发展。
